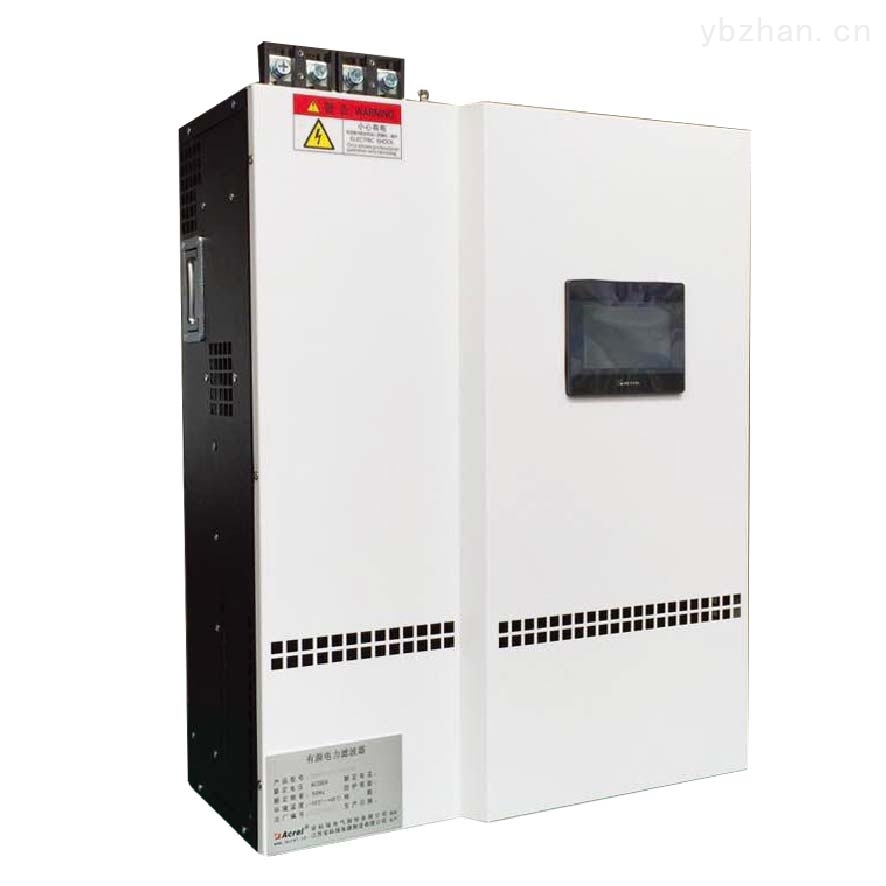

安科瑞有源滤波器 电力谐波治理设备方案

安科瑞有源滤波器 电力谐波治理设备方案

简要描述:安科瑞有源滤波器 电力谐波治理设备方案
通过电流互感器采集系统谐波电流,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流,并注入电力系统中,从而抵消非线性负载所产生的谐波电流。

产品型号: ANAPF50-380/BBL

所属分类:ANAPF有源电力滤波器

更新时间:2022-03-02

详细说明:

 位于无锡江阴市的生产基地--江苏安科瑞电器制造有限公司是江苏省技术企业、江苏省两化试点企业,现代化生产厂房面积达6万,目前有5条自动贴装(SMT)线、4条半自动电子组装线、4条整机生产线、2条电量传感器生产线、2条非标低压成套电气设备生产线,年生产电力仪表/测控装置200万台,电量传感器150万只,非标电气成套设备1万台套;生产过程运用的信息化管理系统,增强各职能部门的协同能力,以提高生产效率和产品交付能力,严格执行ISO9001质量管理标准,为客户提供从产品的咨询、设计、生产到售后服务的全程质量及服务保障体系。安科瑞在主要城市设立了分公司和办事处,当地配置销售、技术团队,快速响应客户需求,为用户提供产品和服务。

  1、商业广场并联型有源电力滤波器报价简介

  有源电力滤波器功能:

  ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流,并注入电力系统中,从而抵消非线性负载所产生的谐波电流。

  抽屉式有源电力滤波器应用范围:

  适用于并联在含谐波负载的低压配电系统中,能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

  有源电力滤波器订货范例:

  具体型号:ANAPF150-380/BGL

  技术要求:谐波补偿电流150A,线电压等级380V 。

  接线方式:三相四线

  安装方式:立柜式

  互感器接线方式:负载侧

  低压有源滤波装置的选型要求

  (1)首先要以供配电系统或用电设备的电压等级和特点为依据来进行有源滤波装置的电源类型的选择;

  (2)其次要以谐波源的分布情况为依据。目前可以设置有源滤波装置的方式主要有:一是在谐波源处就地设置,二是在配电干线处分布设置,三是在配电所内集中设置,四是采用组合设置的方式,选取其中两种或者两种以上方式进行组合。

  (3)以谐波电流的变化速度为依据来确定有源滤波装置的响应时间。

  2、商业广场并联型有源电力滤波器报价技术参数

安科瑞有源滤波器ANAPF50-380/BBL  电力谐波治理设备方案

  3、产品选型

安科瑞有源滤波器ANAPF50-380/BBL  电力谐波治理设备方案

  4、ANAPF抽屉式有源电力滤波器订单选型表

安科瑞有源滤波器ANAPF50-380/BBL  电力谐波治理设备方案

  备注:

  (1)模块容量:请填写组合后的总容量,容量填写范围30A-600A。

  (2)安装方式:抽屉式默认配7寸柜门屏(柜门开孔192mm×138mm),壁挂式默认配4.3寸模块屏。

  (3)触摸屏:7寸柜门屏可控制多个模块,可选配通讯功能。4.3寸模块屏仅控制本模块,无通讯功能。

  (4)互感器:每套APF容量默认配一套(3只)互感器,如需两套互感器,请在备注要求中备注。

  (5)开口互感器型号:互感器具体型号选择见《APF互感器选用手册》。

  订货范例:ANANPF200-380/

  ①相线:三相四线(B);

  ②安装方式:抽屉(C);

  ③互感器安装位置:负载侧(L);

  ④触摸屏:不带通讯;

  ⑤互感器:1组;

  ⑥调试:含调试;

  ⑦运费:含运费;

  ⑧设备套数:2套

  根据选型表,确定详细订货型号为:ANAPF200-380/BCL 2套

  安装有源滤波器原理是在谐波电流或电压谐振频率处加入等效导纳无穷大的并联网络或等效阻抗无穷大的串联网络。因此,有并联和串联2种。并联有源电力滤波器它产生与负载电流谐波相反的谐波电流分量,从而相抵消掉。串联有源电力滤波器它产生与电路电压谐波分量相反的谐波电压进行抵消。安科瑞主要生产并联型有源电力滤波器。

  5、ANAPF抽屉式有源电力滤波器电流互感器选型指南

  一、概述

  电流互感器(CT, Current Transformer)为有源滤波器重要外置部件之一,在正常工作中对系统补偿精度起到关键性作用。有源滤波器的外接CT推荐变比为100/5~5000/5,在此区间内可以根据实际使用的CT进行变比的相应设置,其精度要求在0.2级(闭口式)或0.5级(开口式)以上,若选用更高的精度,请与产品工程师。

  电流互感器及可选择开口型或闭口型, 其中开口CT的安装较为方便,闭口CT的则须在负载停电的情况下进行安装,所以推荐使用AKH-0.66K系列开口式电流互感器,无须拆一次母线,亦可带电操作,不影响客户正常用电,为用户改造项目节省人力、物力、财力,提率。

  本指南主要针对安装于主母排的开口式电流互感器选型。

  二、选型步骤

  1.步骤一:确定互感器套数

  根据APF安装并网点A和负载并网点B的位置,判断互感器套数。靠近变压器的并网点是A点时,配置一组互感器CT,见图1;靠近变压器的并网点是B点时,配置两组互感器CT,见图2,两套互感器变比一致。

安科瑞有源滤波器ANAPF50-380/BBL  电力谐波治理设备方案

  2.步骤二:确定互感器开孔口径

  根据下表所示,根据铜排规格查找对应开孔口径的互感器,同时详细阅读表格下方的注意事项,特别注意母排相间距及距柜顶高度。

安科瑞有源滤波器ANAPF50-380/BBL  电力谐波治理设备方案

  3.步骤三:确定互感器变比根据系统图互感器电流标注,或者参照进线柜电流互感器变比选择。各规格电流互感器变比见下表所示,尺寸见图5。

安科瑞有源滤波器ANAPF50-380/BBL  电力谐波治理设备方案

  三、型号说明

安科瑞有源滤波器ANAPF50-380/BBL  电力谐波治理设备方案

  四、接线示意图

  一组和两组互感器二次回路接法见图6和图7所示。同时,注意互感器P1面和P2面方向,见图1和图2。

安科瑞有源滤波器ANAPF50-380/BBL  电力谐波治理设备方案

  安装有源滤波器原理是在谐波电流或电压谐振频率处加入等效导纳无穷大的并联网络或等效阻抗无穷大的串联网络。因此,有并联和串联2种。并联有源电力滤波器它产生与负载电流谐波相反的谐波电流分量,从而相抵消掉。串联有源电力滤波器它产生与电路电压谐波分量相反的谐波电压进行抵消。安科瑞主要生产并联型有源电力滤波器。

  经过多年的积累和发展,安科瑞参与了诸多用户端能效管理项目,包括沪昆高铁多个站房电力监控和智能照明控制系统、上海通用汽车能耗管理系统、宁夏医科大学附属能源管理系统、天狮大学城宿舍远程预付费系统、山东金麒麟能源管理系统、苏州铁狮门能源管理系统、苏州中心消防电源管理系统等等;国外市场包括非洲、中东、东南亚、南美等等,丰富的市场经验提升了公司的品牌影响力,在产品质量和服务方面赢得了广泛的赞誉。
