ACR10R-D24TE安科瑞节能改造导轨式电能表

ACR10R-D24TE安科瑞节能改造导轨式电能表

简要描述:ACR10R-D24TE安科瑞节能改造导轨式电能表
  外置开合式互感器的导轨式多功能电力仪表,适用于冶炼、钢铁、电焊、半导体等高能耗行业的节能改造工程,也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。

产品型号:

所属分类:ACR网络电力仪表

更新时间:2022-02-18

详细说明:

1.产品简介

随着国家对节能的要求日渐提高,介绍一种低压导轨式安装电能表在智能楼宇中节能监测的计量应用,对用能单位进行分级用能计量动态监测与汇总,分析大型公共建筑与国家机关办公建筑的能耗监测状况,从而能够提出节能的依据,该低压导轨式安装电能表采用标准导轨安装方式,可与微型断路器配合使用,可安装在动力箱、配电箱或墙壁保护箱中,易实现低压终端配电电能计量,为降低能耗提供有力数据,便于公共建筑配电系统加装低压导轨式安装电能表的改造。

ACR10R-D24TE安科瑞节能改造导轨式电能表适用于冶炼、钢铁、电焊、半导体等高能耗行业的节能改造工程,也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。具有无需拆一次母线、接线简单方便、施工安全,为用户节约改造成本、提高施工效率等特点。

功能:

ACR10R-D24TE安科瑞节能改造导轨式电能表它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数等)、复费率电能计量、四象限电能计量、谐波分析以及电能监测和考核管理。多种外围接口功能:带有RS485/MODBUS-RTU协议;带开关量输入和继电器输出可实现断路器开关的“遥信"和“遥控"的功能,采用LCD显示界面,通过面板按键来实现参数设置和控制,非常适合于实时电力监控系统。

光伏逆检测、项目改造。具体型号:ACR10R-D10TE

通讯协议:RS486接口 MODBUS-RTU协议

辅助电源:AC/DC 85-265V

2.常见问题

1.ACR10R系列仪表安装方式

该系列仪表采用导轨式安装,可以方便快捷的安装在用户计量箱内

2.ACR10R系列仪表电流采集方式

该系列仪表采用开口式互感器测量电流、安装方便快捷,最大支持300A(互感器)、 20000A(罗氏线圈)

3.逆流电表工作原理

逆流检测电表需要与逆变器配套使用、逆变器通过RS485通讯读取仪表采集的入网口功率大小和方向、实时调整输出功率、达到防逆流功能

4.电表数据刷新速度

250ms

5..是否支持多个逆变器接一个电表

逆变器可以通过通讯管理机采集同一个电表数据,该功能需要逆变器厂家进行调试

3 .技术参数


4.产品型号




5.安装方法



5.2 开口式互感器尺寸(单位:mm)

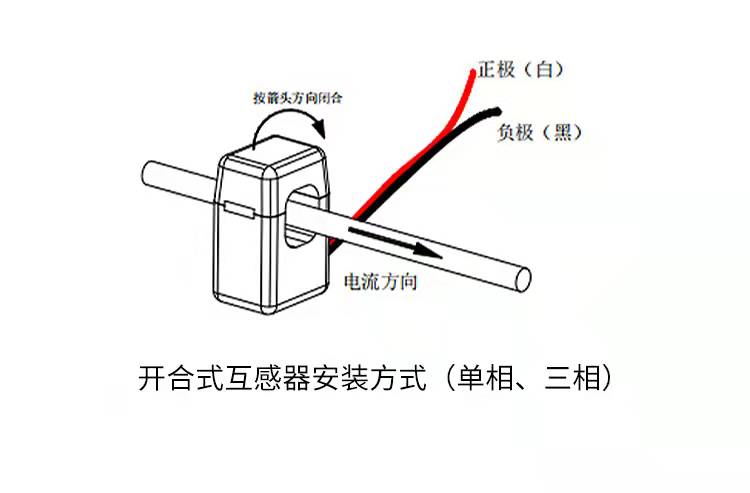

5.3 安装方法






6、实物展示
