快来学习下三相导轨电表的安装与使用

发布时间:2022-07-11 点击量:61
   三相导轨电表主要应用于光伏发电系统、电力系统、通信行业、建筑行业等需要电力监控和电能计量的场景,主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能等电量参数进行实时计量;可通过RS485通讯接口与采集器实现组网;采用标准DIN35mm导轨式安装,结构模数化设计,开口式互感器设计,具有体积小、易安装、易组网等优点;做为能源管理系统的监测终端产品,可广泛应用于企业、光伏电站、宾馆、学校、政府机关内部电能监测。

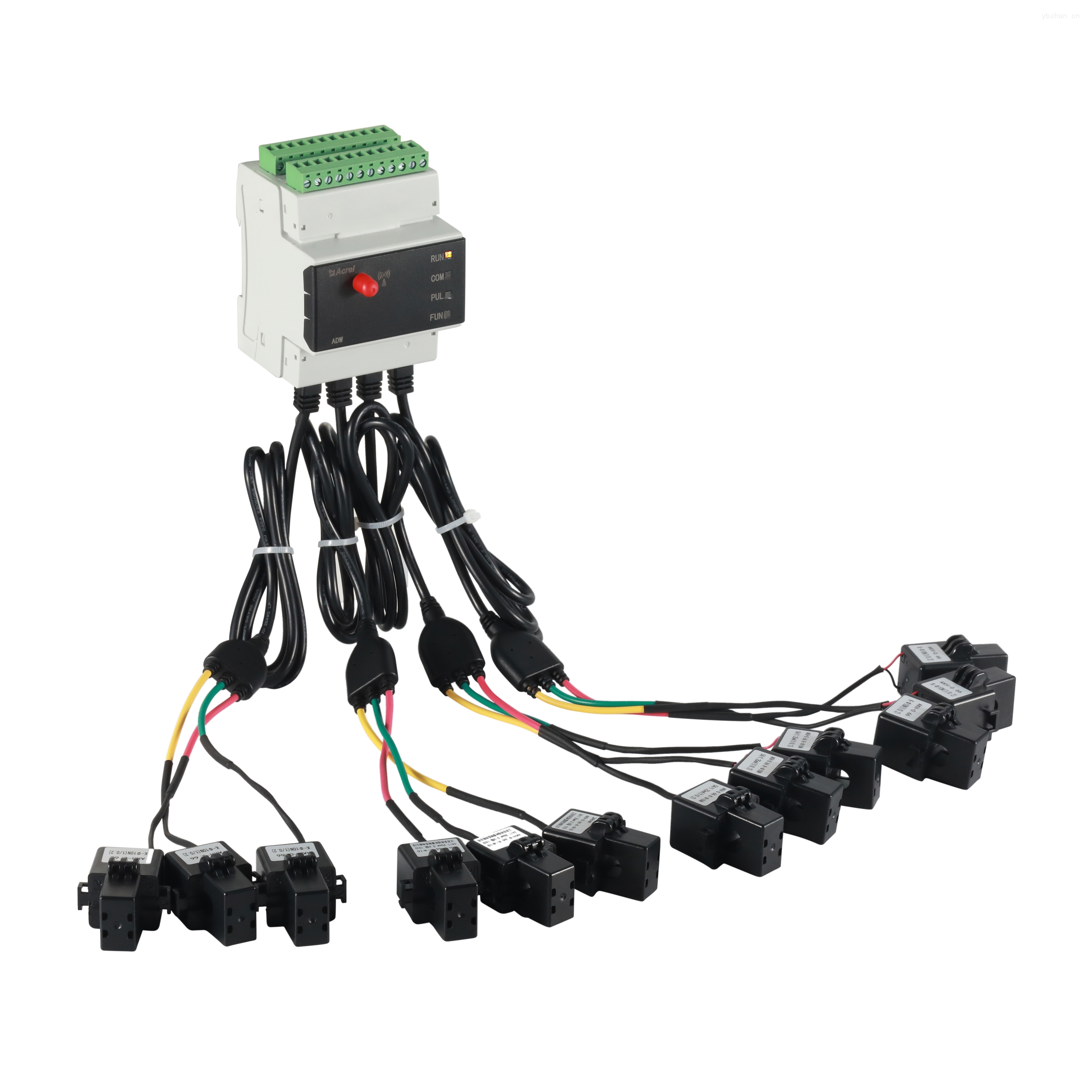

三相导轨电表



  三相导轨电表功能特点:
  1.电能计量功能:计量有功电量。
  2.三相电源供电,一相或两相断电,计量准确度不受影响。三相电源断电后,所有存储数据不丢失,并能保持10年以上。
  3.计量等级:有功1.0级
  4.报警功能:缺相时报警指示灯灭。
  5.显示功能:采用宽温大液晶方式显示各类信息;电能量显示位数为6为整数,2为小数,具有参数自动轮显功能。
  三相导轨电表安装与使用:
  1.电能表在使用前应检查铅封是否完好,对无封或贮存期过久的电能表,必须经计量授权机构重新检验后方可安装,以保证计量精度。
  2.电能表应安装于室内,干燥通风地方,避免强光直接照射于电能表窗口,安装电能表底板应放置于不易受湿坚固的绝缘物体上,建议安装高度为1.8米以上。
  3.电能表应按外壳接线图方式接线,接线要注意电流大小与线的配合接头端端子应悬紧,避免电流过大时造成仪表损坏。
  4.接入电能表的电压应符合电能表的参比规定值,通过电流不应超过电能表所示的大电流限,超过这一范围将会造成计量不准,严重时会造成仪表损坏和安全事故。
  5.电能表在接入10(40)A及以上规格时,应使用铜芯引线和铜接头接入。
